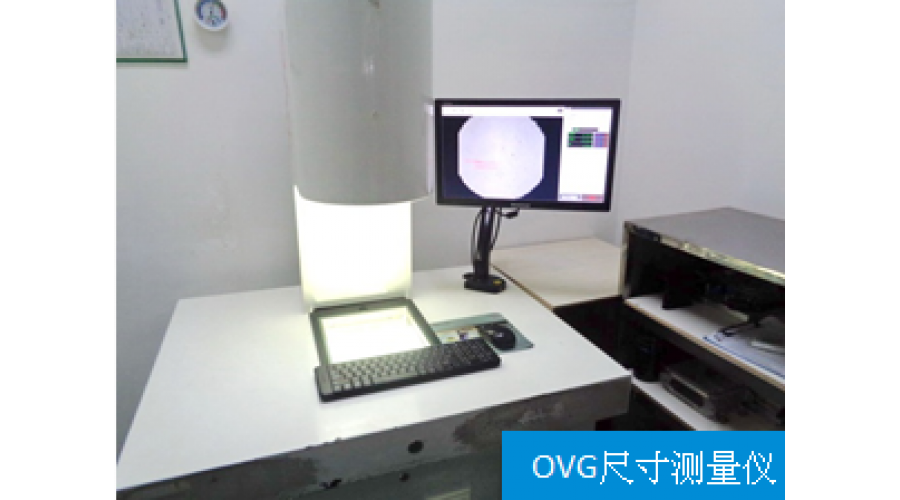

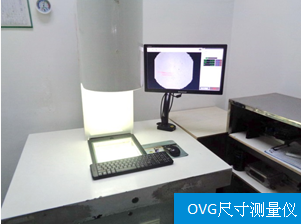

OVG尺寸測量儀成像范圍達250mm，此范圍以內的O型圈可整體成像，按一鍵即可瞬間一次性完成外徑，內徑，線徑，同心度等所有尺寸的測量。
快速！10倍于傳統測量儀器
由于影像測量儀、工具顯微鏡、投影儀等由于視野很小，在測量時必須一動移動坐標臺一邊逐個位置進行測量，極為耗時。O型圈尺寸測量儀成像范圍達250mm，此范圍以內的O型圈可整體成像，按一鍵即可瞬間一次性完成外徑，內徑，線徑，同心度等所有尺寸的測量。
周長換算直徑，還原真實尺寸
O型圈屬柔性物體，極易變形，非真圓。影像測量儀、投影儀等測量直徑時，只在圓邊上選取若干點，擬合出真圓來側定直徑，必然存在較大誤差。O型圈尺寸測量儀即可選擇以擬合的方式，又可以測周長的方式換算直徑。
一次可同時測量多個
可以一次性在平臺上放置多個O型圈，對放置的位置無任何要求。軟件對每個工件的位置進行鎖定，一次性同時測量，大大提高測量效率。
可以測量各類異形件
軟件包含了多種測量工具，除了實際存在的點，線，圓等基本圖形工具外，還可擬合出各類虛擬的輔助工具，通過這些測量工具，輕松完成各類狀形各異的零件的尺寸測量。
技術參數：
型號 | SOVG250 | SOVG220 | SOVG170 | SOVG120 | SOVG100 |
測量范圍 | Φ250 | Φ220 | Φ170 | Φ120 | Φ100 |
測量精度（μm） | ±15 | ±10 | ±10 | ±7 | ±5 |
景深 | 70 | 70 | 50 | 30 | 20 |
圖像傳感器 | 500萬像素 | ||||
軟件 | OVG O型圈專用測量軟件 | ||||
工作環境 | 溫度5~35℃ 濕度20~80% | ||||
產品功能：
測量功能 | O型圈直徑（擬合圓直徑，周長換算直徑可選）、線徑、圓心距、橢圓度等等 |
異型件測量 | 可點，線，圓，弧，角度等多種測量工具和要素，對圖像上的兩點距離，線距，圓直徑，角度，弧度，R角，點線距離等幾乎所有的二維幾何測量。 |
報告導出 | EXCEL方式報告導出 |
統計分析 | 總數量、OK數、NG數、合格率、值、***小值、平均值、6σ 、 4σ 、 3σ 、 CP 、CPK等等 |
公差計算 | 輸入標準值和公差，軟件自動計算出實際值與標準值之間差值 |
報警功能 | 自動識別合格/不合格（OK/NG），并報警提示 |
